Назначение

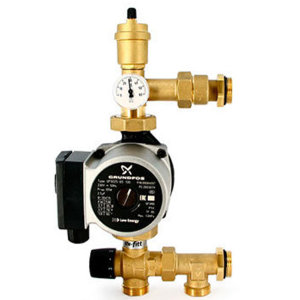

Насосно-смесительная группа SOLOMIX Х Uni-Fitt предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.
Комплектация
- верхний гидравлический блок (подача в низкотемпературный контур отопления), включающий автоматический клапан для удаления воздуха 1/2", контрольный термометр и эксцентрик с наружной резьбой или накидной гайкой со стороны подключения коллектора
- нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из 3-ходового термостатического смесительного клапана и тройника с наружной резьбой или накидной гайкой со стороны подключения коллектора
- циркуляционный насос
- паспорт.
Технические характеристики
Контур | с насосом Grundfos UPSO 25-65 130 |
Максимальная температура первичного контура | 95°C |
Максимальное давление | 10 бар |
Максимальный перепад давления первичного контура, ΔP макс. | 1.5 бар |
Диапазон регулирования во вторичном контуре (диапазон регулировки термостатической головки) | 20÷55 °C |
Тепловая мощность байпас позиция 0 | 10 кВт |
Тепловая мощность байпас позиция 5 | 12,5 кВт |
Потеря давления на смесительном клапане (байпас позиция 0) | Kv 3 |
Потеря давления на смесительном клапане (байпас позиция 5) | Kvmax 4,8 |
Шкала термометра | 0÷80 °C |
Диаметр подключения к высокотемпературному контуру | 1" |
Диаметр подключения к низкотемпературному контуру | 1" |
Присоединительный диаметр и монтажная длина циркуляционного насоса | 1 1/2", 130 мм |
